总体介绍

        公共建筑能耗监测系统采用传感器、无线传感网、GIS地理信息等信息技术，充分利用“能源数据采集终端”，将公共建筑的水、电、气、热等能源的能耗计量数据实时在线集中采集，实现动态监测、数据共享、综合统计、数据展示等功能，建成覆盖各个公共机构的多层次、立体化能源监控系统应用平台，满足政府城市能源规划、调控及节能管理的需求，满足用能单位内部能源管理和节能减排的需求，满足计量数据管理部门的计量需求，形成节能减排新突破。

系统架构

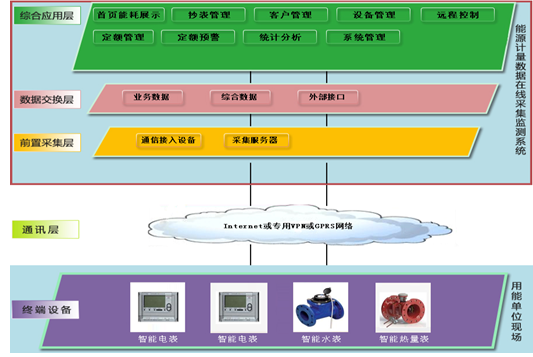

       系统逻辑架构主要分为终端设备层、通讯层（网络层）、前置采集层、数据交换层、综合应用层五个层次，总体架构如图所示：

功能简介

       公共建筑能源计量数据存储、运算、交换的中心，也是监测各个公共建筑的能源资源计量数据指挥中心，其采用多维数据展现、数据交叉、数据挖掘等数据展现手段，使用数据分组统计、数据特征统计、发展性分析等统计分析方法，使不同用户能根据各自的工作需要，灵活定制统计分析报表，并设置报表浏览的权限，主要分为能耗综合展示、抄表管理、客户管理、设备管理、远程控制、定额管理、定额预警、统计分析等功能模块。

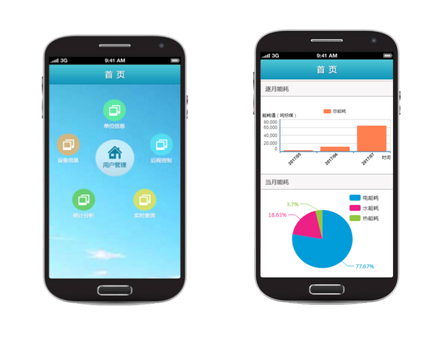

       同时为方便用户随时随地可以查看各个单位的公共建筑能耗，对移动端功能进行建设，用户通过手机便可实现对能耗的远程查询、控制等功能，主要分为实时/历史查询、单位信息查询、设备信息查询、统计分析、远程控制等功能。

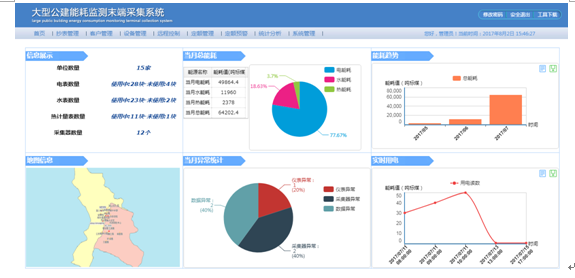

       能耗综合展示：综合展示各个单位、设备的统计，统计单位的各类能耗并形成图表，以月份的形式展示本地区总能耗的变化趋势，同时对目前平台中出现的报警信息、报警位置以表格、地图坐标的形式详细形象地展示给当前用户进行实施报警提示。

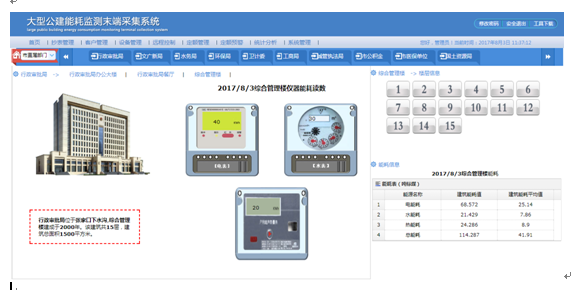

        抄表管理：对纳入平台的单位的具体建筑以及具体楼层的水、电、热能耗实现整点抄表，同时能够详细展示当天的各项能耗消耗，以及分项（照明用电、空调用电、插座用电）能耗的统计，并且实现与平均值、标准值的对比。

        客户管理：对平台接入的单位、建筑、采集器、仪表设备进行全面管理，单位与建筑之间的关联、建筑与楼层的关联、建筑与采集器的关联、采集器与仪表设备的关联关系，是整个平台系统数据采集、数据展示、数据分析等功能的基础保障。

       设备管理：对平台接入的设备的数据能够实时查询，对设备的异常情况，包括采集器终端的异常情况、仪表设备的异常情况进行统计记录，同时对采集数据的传输稳定性按照传输率的形式进行展示。

       远程控制：对工作中的采集器进行采集周期的设置，以及主动抓取实时数据的控制功能，实现远程控制操作的功能。

       定额管理：为各个单位建筑进行用电、用水、热能的数额设定，根据平台的统计分析功能，对建筑历年的能耗进行分析，设置合理的预期数值，达到定额管理。

       定额预警：定额管理模块配合实现楼宇建筑能耗定额预警的机制，根据定额管理设定的最大值，若该建筑的水、电、热能能耗超过最大值，该模块将会展示超标建筑，实现报警记录的功能，为能耗监测和管理人员对楼宇建筑能耗消耗情况的了解与管理提供数据支持。

       统计分析：通过从不同维度，不同形式对平台中的单位用能消耗情况进行统计分析，形成完善的统计分析报表，为平台管理人员提供全方位的能耗信息。

 系统特点

       系统符合国际、国家标准的信息传输协议，与上级能耗监测平台无缝对接。

       系统各采集终端(计量表、采集器)独立工作，支持十亿级的数据处理能力，采集数据准确、稳定。

       系统支持手机端远程查询，使用更加便捷。

       系统以能耗监测、统计和分析技术手段，找出能源浪费的关键环节，提高企事业单位能源管理和决策水平。
